【国创智造@】整车EOL诊断系统和ADAS标定系统

        汽车行业的新四化，是要实现“电动化”、“智能化”、“网联化”、“共享化”，其中电动就是就是其重中之重，电动除了整车电动化以外还有很多的部件电动化的工作，目前汽车电子的电动化已经具备一定规划，但是随着汽车电子的增多，对于产品质量稳定、可靠的最求也在增加。尤其是在生产过程，如果控制其工艺和质量成为了重中之重。

        金蚂蚁国创作为国内领先的汽车电子系统服务商，结合美国国家仪器NI硬件和【金蚂蚁国创@】【Nisim@】为基础，搭载EOL数据管理系统开发出整车EOL下线诊断系统，不仅具有在线检测功能，同时具备设备管理、远程升级、数据统计等高级功能。该系统得到业内广泛认可，金蚂蚁国创先后合作过的整车厂几十家，被测车辆涵盖传统汽车、新能源及智能驾驶汽车：包括：一汽红旗、一汽解放、东风商用车、东风专底、山西大运、成都大运、北汽新能源、北奔重卡、江铃重卡、江铃股份、江淮汽车、江淮大众、长城汽车、长城诺博、陕汽集团等几十家行业领导者。

     主要产品包含诊断系统、入厂检测设备、ADAS标定系统等。

产品特点

•  设备功能自动化程度高，产线人员经过简单培训即可使用该设备

•  数据可追溯，可将诊断结果上传数据库，具备完备的数据管理系统

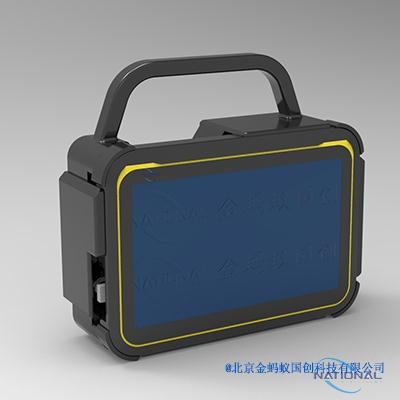

•  总线通讯卡（VCI）具备WIFI和USB通信方式，客户可选择手持终端和VCI之间采用无线通信方式或有线通信方式

•  可以和客户的MES 系统对接，实现信息的一体化、自动化

•  多总线类型通道（CAN/LIN/K）和多通信协议（KWP2000、UDS等）支持

•  支持远程升级，可远程同步更新终端检测程序和车辆刷写数据包

产品结构

        【国创智造@】整车EOL诊断系统结构如下图所示，检测终端（平板或PC）通过WIFI方式与连接车辆的VCI进行通讯，实现总线信息交互，最终将检测结果上传至EOL服务器，并实现打印输出。

产品功能

•  钥匙学习

        钥匙学习成功后，可以操控钥匙按键控制车门的开锁/ 闭锁，控制后备箱打开/ 关闭，具有车窗一键升降功能的还可以控制车窗的升降等。通过PEPS(或PS)、DCM等与智能钥匙之间绑定学习来实现此功能。

•  防盗匹配

        该功能包括传统钥匙防盗匹配和智能钥匙防盗匹配（无钥匙启动系统），只有该功能执行成功后，才能通过钥匙启动发动机。通过PEPS（或PS）与ESCL、ECM或GW之间防盗学习来实现此功能。

•  数据刷写

        实现对控制器的驱动数据、应用数据、参数数据的刷写，支持S19、BIN、HEX等格式的数据文件。

•  整车配置字刷写

        在生产线末端执行整车各控制器的配置字刷写功能，通过写入BCM、IC、DVD等控制器的不同车型数据来区分车辆配置以完成车辆的出厂设置，这是车辆下线非常重要的步骤。

•  ECU数据标定

        实现ECAS、AMT、ESP、ABM、ADAS等控制器数据标定。

•  新能源汽车专项检测

        实现VCU/MCU/BMS控制器及高压上电、快慢充等功能下线检测，配合整车厂完成工业和信息化部令（第39号）新能源汽车生产企业及产品准入资质审核。

•  T-BOX专项检测

        回读T-BOX上传OTA云端服务器数据，并读取实车数据，对比分析验证T-BOX网联功能。

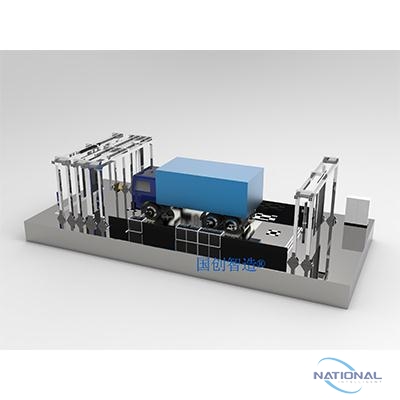

• ADAS标定
