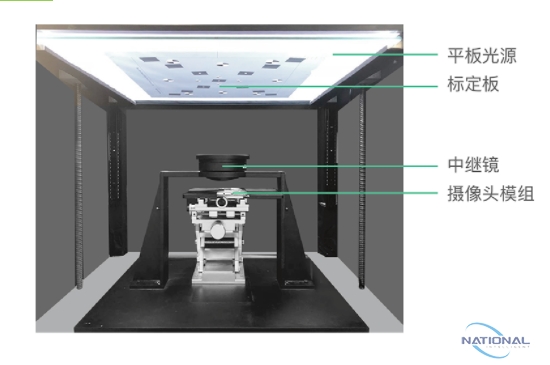

摄像头测试系统包含:
将ISO图像固定在远焦标靶上,使用摄像头通过增距镜摄影图像,通过数据解码设备将图像解码后显示至计算机界面,通过图像对比判断检测结果是否符合要求。

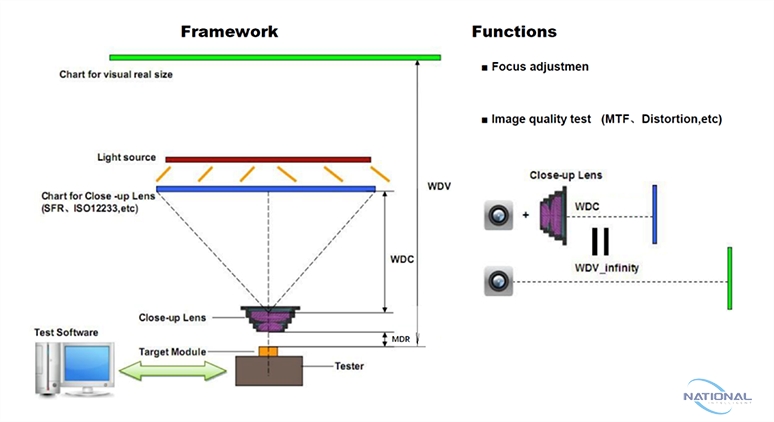

图1 摄像头检测示意图
WDV:中继镜到测试卡的像距,即模拟距离;
WDC:中继镜到测试卡的实际距离,即实际工作距离;
MDR:相机到中继镜底端的距离,即安装距离;
ChartSize:在已知相机的FOV角度时,对应于特定WDC的成像对角尺寸。
根据摄像头使用环境,可以完成chrat的高度调节,使用手柄完成高度调节,调节方位为200~600mm,定位精度为±1mm;
灯箱使用LED光源,避免闪屏对摄像头的成像干扰。灯箱参数如下图所示:
解码器:
R2C 支持MIPI、DVP、LVDS的单摄图像测试板,最多可以测试4lane MIPI,支持每lane 1.0G,支持DDR3高速缓存,低功耗电源供给设计。适合高像素摄像模组(MIPI和DVP以及LVDS通用)的测试,可通过增加转接卡支持CVBS、车载同轴cam等接口。可用于普通手机摄像头、车载摄像头、网络相机等。
PC接口 |
1*USB3.0接口 5G |
板卡尺寸 |
137.5x90.5x26.5 mm |
外部连接 |
12V/2A |
PC 系统 |
windows 7 X86/X64 、windows 8 X86/X64(建议64位操作系统) |
sensor接口 |
MIPI CSI-2 4lane 、DVP 、LVDS 、增加转接卡支持同轴、CVBS等接口 |
MIPI 速率/LVDS 速率 |
Support DPHY 1.0Gbps/LANE |
Sensor可达最高帧率 |
13M 30fps,并口全速 |
Sensor I2C/SPI |
支持FPGA批量读写,支持现市面I2C通信所有格式,支持I2C 指令间的us级可调,支持I2C/SPI 的速率无级可调 |
Camera CLK |
0-135MHZ(精度0.002M) |
I2C speed/SPI speed |
I2C:0-1M SPI:0-50M |
AF、AVDD1、AVDD2、DOVDD、DVDD |
7路0.5-3.8V( 1A) (accuracy 0.01V),OTP支持0.5-10V |
电流检测 |
支持10路测试工作电流(精度1mA),待机电流(0.1uA) |
开短路 |
不支持 |
自带内存 |
8Gbit DDR3 1666M高速缓存 |
多帧缓存技术 |
支持由上位机命令控制, 由FPGA 将连续帧存入DDR3 |
坏帧底层自处理技术 |
由上位机控制,支持fpga对坏帧进行处理,提升USB3.0的传输有效率,并将最近完整帧传至PC。 |
其它硬件技术 |
1、每块板卡拥有唯一ID。 2、支持单电脑多板卡测试(由PC性能和USB3.0口数量决定)。 3、支持停图后每路电源掉电时间100ms。 4、支持FPGA程序在线升级功能。 |
设备使用 |
结构紧凑,有预留安装孔,手动、自动机台均可用 |
适用范围 |
可以测试MIPI、DVP、CVBS、HDMI等接口。可用于普通手机摄像头、车载摄像头、网络相机等。 |
